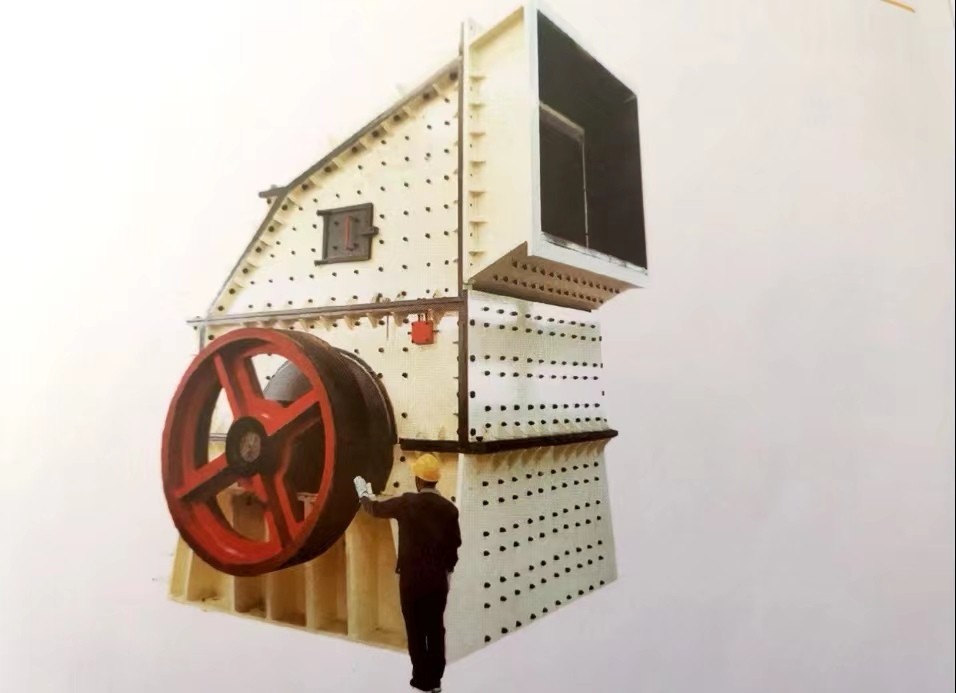

新型单段式破碎机的工作原理优势及核心部位的结构分析

下部破碎腔内，矿石继续受到混合破碎，直至小于排料规定尺寸，从排料口排出。

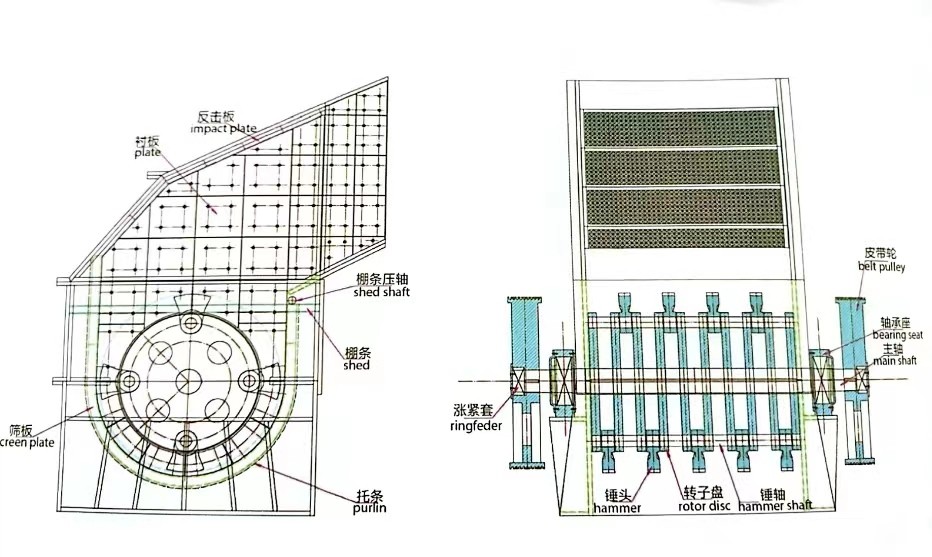

核心部位组成：1.倒钉子型反击板

                       2.超高锰合金衬板

                       3.棚条

                       4.新型转子

                       5.调节筛板

                       6.加大型双皮带轮

                       7.耐磨护套

                       8.特制重型锤头

机构分析： 270度筛板和垂头错位布置，减少石粉产生。

                耐磨护套，降低部件磨损。

                双皮带轮，降低电机使用率。

转子优势： 降低锤头数量，提高石料通过量，降低石粉量，改善工人的劳动强度，节省了设备的损耗费用。

                转子采用双皮带轮结构，增大转子的惯性及稳定性。

                垂盘护套，提高转子使用寿命。

倒钉子型反击板： 新型单段锤壳体上部安装倒钉子型反击板，取代了传统的反击衬板，提高了石打铁环节的破碎率，提高了设备产量。

棚条取代给料琨，底部可调节式筛板、耐磨件全包围结构、粒型多位多边形，产品圆润规则，超强抗压强度。
